Quali sono le dimensioni più comuni dei pannelli per barriere fonoassorbenti su ponti stradali e ferroviari?

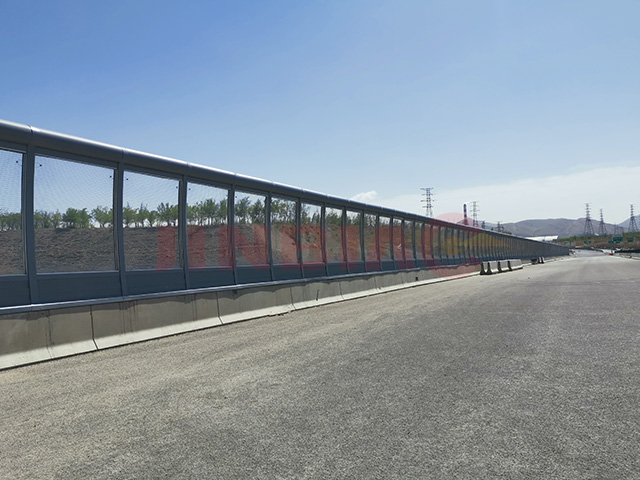

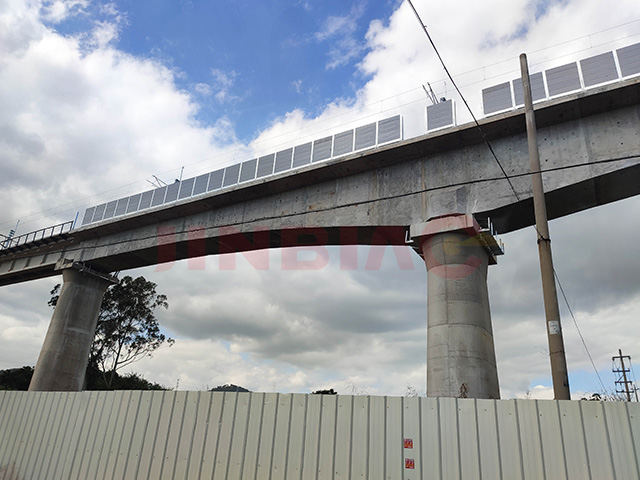

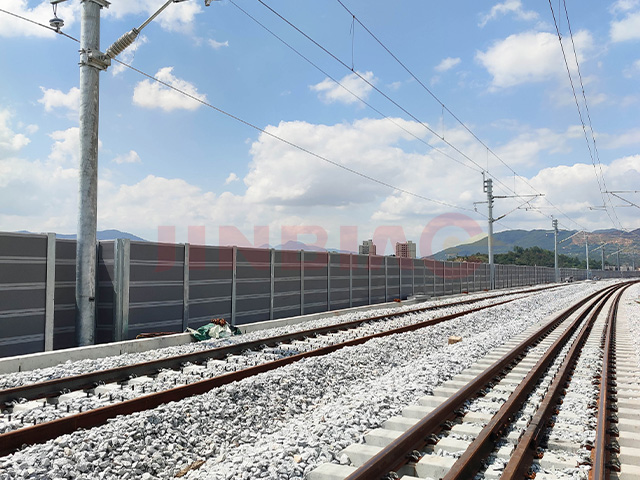

Sui ponti autostradali e ferroviari ad alta velocità si osservano spesso file di barriere antirumore installate in modo ordinato. Queste barriere sono composte da singoli «pannelli unità», le cui dimensioni influenzano direttamente l’efficacia della riduzione del rumore, la sicurezza strutturale e i costi del progetto sia nella fase di progettazione che in quella di installazione.

Quali sono quindi le dimensioni più comuni dei pannelli per barriere antirumore per ponti autostradali?

Una domanda frequente: non esiste una «dimensione standard» assoluta

Va precisato che non esiste una singola misura universale per le barriere antirumore destinate a strade e ferrovie Gli standard di settore pertinenti forniscono indicazioni sulle dimensioni dei pannelli, ma le dimensioni finali vengono generalmente adattate in base ai requisiti specifici del progetto. Le specifiche più comuni includono 1960×500×140 mm, 1960×500×117 mm e 1960×450×140 mm. Nel complesso, le dimensioni dei pannelli unitari sono principalmente concentrate nei seguenti aspetti.

I. Lunghezza del pannello: 2000 mm è comune ed è personalizzabile

La lunghezza del pannello unitario è solitamente coerente con l’interasse tra le colonne di supporto. Nei progetti attuali di ingegneria ferroviaria, l’interasse tra colonne di 2,0 metri è il più diffuso; pertanto, i pannelli lunghi 2000 mm sono ampiamente utilizzati.

In base a diversi standard di progettazione e a specifiche esigenze del progetto, sono disponibili anche altre opzioni di interasse. Ad esempio, alcuni progetti di ponti stradali utilizzano pannelli lunghi 1960 mm, mantenendo un interasse tra le colonne di 2 metri per lasciare spazi di installazione. Nei progetti ferroviari interurbani possono essere impiegati pannelli lunghi 3960 mm, con l’interasse tra le colonne aumentato a 4000 mm per migliorare l’efficienza dell’installazione. Inoltre, nei ponti ferroviari possono essere utilizzate anche lunghezze di pannello pari a 1260 mm e 1660 mm per soddisfare esigenze specifiche sul campo.

II. Larghezza del pannello: progettazione modulare con 500 mm come misura principale

La larghezza del pannello unitario (direzione verticale) è anch’essa concepita secondo un approccio modulare. La larghezza più comunemente utilizzata è di 500 mm.

Un pannello largo 500 mm risulta comodo per il trasporto, l’installazione, la manutenzione e la sostituzione, consentendo al contempo combinazioni flessibili per ottenere diverse altezze complessive della barriera.

Nei reali progetti ingegneristici, 500 mm rimane la specifica di larghezza più diffusa.

III. Spessore del pannello: 80–140 mm come gamma principale

Lo spessore del pannello è uno dei parametri chiave che influenzano le prestazioni di riduzione del rumore, oltre a incidere sul peso strutturale e sulla difficoltà di installazione.

La gamma di spessori più diffusa è attualmente compresa tra 80 e 140 mm. I progetti ferroviari richiedono generalmente pannelli più spessi, con 140 mm che rappresenta una misura comune. Per i dispositivi antirumore su ponti stradali la scelta è più flessibile: gli spessori di 80 mm e 100 mm sono specifiche frequentemente utilizzate, adatte ai normali requisiti di riduzione del rumore. Questi pannelli più sottili sono più leggeri e gravano meno sulle strutture dei ponti.

IV. Altezza totale del dispositivo antirumore: regolabile da 2 m a 5 m

Dopo l’assemblaggio, l’altezza totale progettuale del dispositivo antirumore varia generalmente da 2000 mm a 5000 mm. Le altezze più comuni sono 2000 mm, 3000 mm, 4000 mm e 5000 mm.

I progetti di ponti stradali urbani possono ulteriormente suddividere l’altezza efficace in diverse specifiche, quali 2,0 m, 2,5 m, 3,0 m, 3,5 m e 4,0 m. Nelle applicazioni ingegneristiche pratiche, l’altezza finale di progetto dipende dai requisiti di controllo del rumore e dai risultati della valutazione ambientale delle aree sensibili lungo il percorso.

V. Specifiche delle colonne di abbinamento

L’installazione dei pannelli modulari per barriere antirumore si basa su colonne di sostegno in acciaio a sezione H. Le specifiche più comuni delle colonne includono 100×100×6×8, 125×125×6,5×9 e 150×150×6,5×9.

L’altezza e l’interasse delle colonne sono strettamente correlate alle dimensioni dei pannelli: l’interasse delle colonne determina la lunghezza dei pannelli, mentre l’altezza delle colonne determina l’altezza totale assemblata della barriera antirumore.

Personalizzazione facoltativa non standard

Le dimensioni indicate sopra sono standard comuni del settore, ma i dispositivi di schermatura acustica sono spesso personalizzati per progetti specifici. Che tu abbia bisogno di lunghezze di 1960 mm o 2000 mm, larghezze di 500 mm o 1000 mm, o spessori di 80 mm o 140 mm, tutte le specifiche possono essere personalizzate in base alle esigenze del cliente.

Se hai un requisito specifico per un progetto o necessiti di parametri tecnici più dettagliati, non esitare a contattarci per ricevere raccomandazioni professionali sulla selezione.
