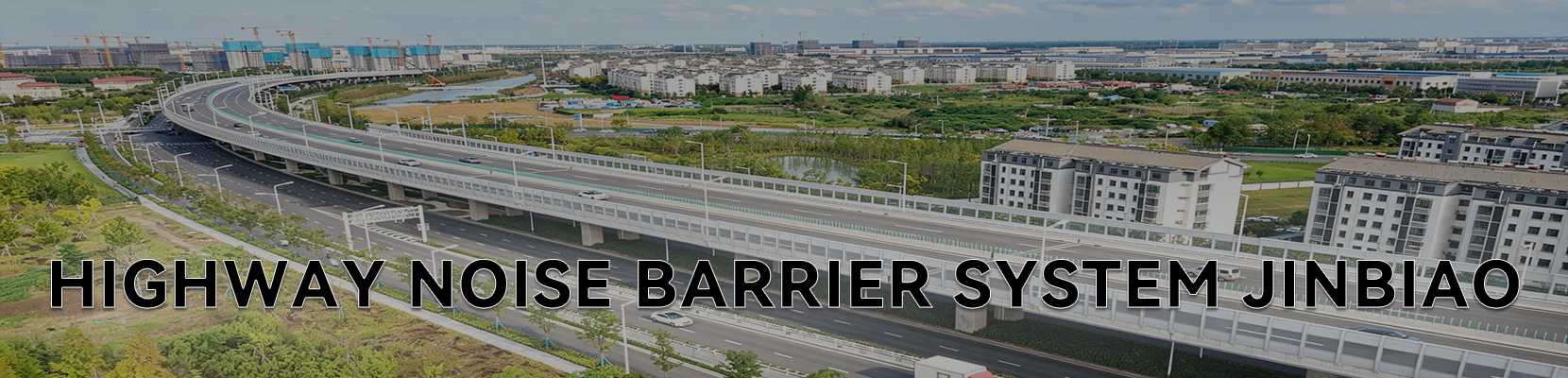

高速道路用防音壁システム JINBIAO

主な構成要素 高速道路用防音壁システム
• 基礎システム

杭基礎、コンクリート基礎、埋込鋼板、アンカーボルトなどを含み、構造的安定性を確保します。

• 支持システム（鋼製柱）

通常はH形鋼柱で構成され、防音壁パネルを支持し、風荷重に耐えます。

• 防音壁パネルシステム

吸音パネル：交通騒音を吸収するため、ロックウールまたはグラスウールを充填した穿孔金属パネル。

遮音パネル：音の伝播を直接遮断します。

複合パネル：吸音機能と遮音機能を兼ね備えています。

• 補助部品

透明パネル：視認性と騒音低減のためのPMMAアクリルまたは積層ガラス。

上部構造：防音性能を向上させるための曲面または角度付きキャップ。

シーリングシステム：音漏れを防止するためのボルト、クリップ、およびEPDMゴムストリップ。

遮音壁の高さは通常1～5メートルであり、色およびデザインをカスタマイズ可能。

高速道路用遮音壁システムの設置手順
1. 測量およびレイアウト

設計図面に基づき、基礎および柱の位置をマークする。

2. 基礎工事

杭基礎または化学アンカーボルトを設置し、その後コンクリートを打設・養生する。

3. 柱の設置

H形鋼製柱をリフトアップして固定し、位置合わせと垂直度を調整した後、しっかりと固定します。

4. 下部シーリング

音漏れを低減するため、ゴムパッドまたはシーリングストリップを取り付けます。

5. 防音パネルの設置

パネルは下から上へ順に設置し、クリップまたはブラケットで固定します。継手部にはEPDM製シーリングストリップを挿入します。

6. 上部構造の設置

必要に応じて、曲面キャップまたは吸音性上部構造を取り付けます。

7. 最終検査

工事完了前に、位置合わせ、シーリング性能、ボルトの締結状態および全体的な設置品質を確認します。

注：道路の種類、基礎構造、パネル材質によって設置方法が異なる場合がありますが、基本的な工程は同様です。

よくあるご質問（FAQ）
• 高速道路用防音壁にはどのような材料が使用されますか？
一般的な材料には、亜鉛メッキ鋼板、アルミニウムパネル、アクリル板、および複合吸音材が含まれます。

• システムのカスタマイズは可能ですか？
はい。プロジェクトの要件に応じて、サイズ、構造、色、音響性能をカスタマイズしてご提供いたします。

• システムの寿命はどのくらいですか？
通常の使用条件下では、耐用年数は15～25年に達します。

• 設置に関する指導は提供されますか？
はい。海外向けプロジェクトについては、設置図面および技術サポートをご提供いたします。
